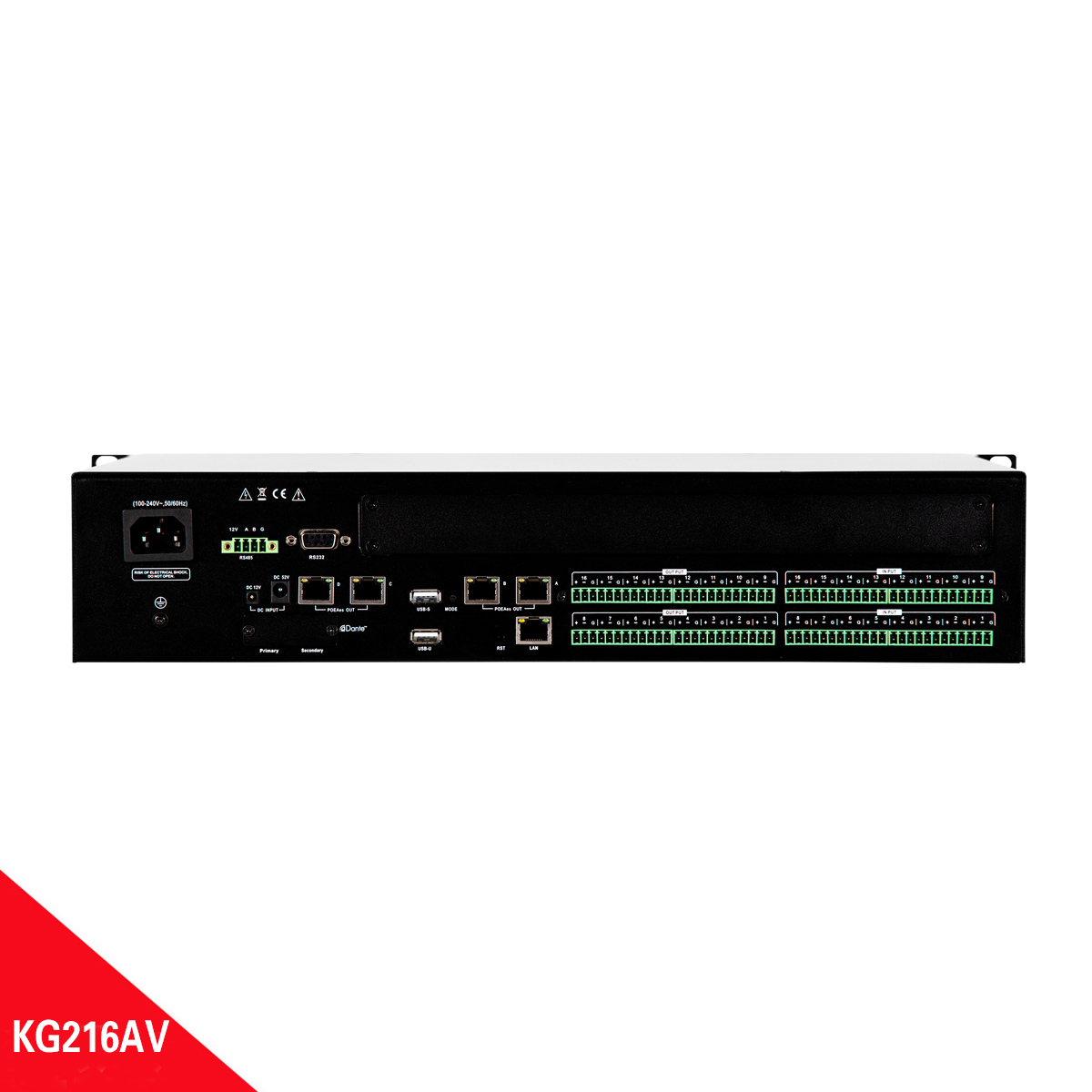

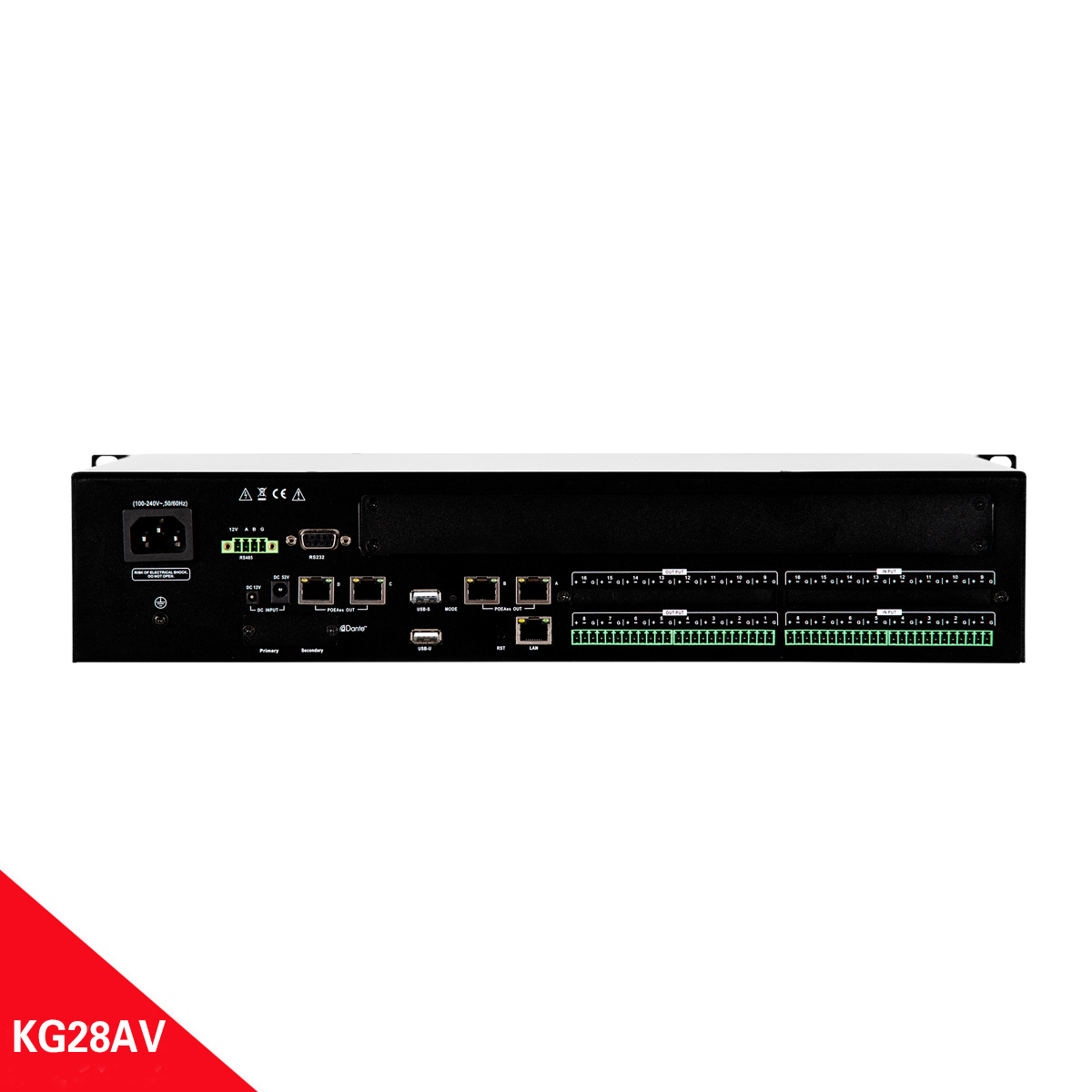

数字媒体矩阵 【KG28AV | KG216AV】

产品简介:

KG28AV/KG216AV系列数字音视频矩阵专为演出和会议音视频系统打造的设备,具有8进8出和16进16出两个基础版本,同时支持在本机上扩展16进16出Dante网络音频模块、4进4出无缝4K视频矩阵模块、86型中控面板等选装件。产品不仅仅适用于会议室、教堂、星级酒店、礼堂、会议中心、多功能厅、数字法庭等应用场合。采用嵌入式系统,设备免于病毒的干扰与破坏,大大提高系统运行稳定性。


设备采用B/S软件平台,任意PC、移动设备通过浏览器进行远程访问登陆操作U系列数字音视频矩阵的参数、获取操作手册等资源,并对不同用户设有不同管理权限。

  • Product introduction
  • Product parameters
  • 产品特性:

    产品模块化设计,可在本机上插卡式扩展16进16出Dante网络音频模块、4进4出无缝4K视频矩阵模块、86型中控面板等选装件。

    16路或8路平衡式话筒/线路输入,具有48V幻象供电软开关;

    16路或8路平衡式线路输出;

    2组4个RJ45网口支持连接网线通POE供电音箱扩声;

    支持插卡16进16出Dante模块卡,可对Dante音频矩阵混音和DSP处理;

    面板设1.8寸LCD显示屏支持实时显示所有输入/输出音量、本机IP、场景、DSP用量信息

    提供24bit/48kHz的杰出音质;

    优化的前级增益,具有0dB,10dB,20dB,30dB,40dB多级调节,适用MIC和LINE电平;

    USB-U 音频接口,支持接U盘录制和播放;

    USB-S 音频接口,支持USB声卡和U盘播放,常用声卡音频播放、录制、钉钉腾讯远程视频会议;

    篮牙5.0音频双向传输通话功能,可通过篮牙连接手机远程通话会议;

    支持多用户管理,设有单独用户操作界面,可对用户操作内容勾选限定,防止误操作;

    自适应反馈消除AFC,高速浮点的数字算法为每路麦克风提供反馈抑制,抑制系统啸叫;

    自动增益控制AGC,确保音响系统的输出音量平稳,不受演讲者距话筒忽远忽近而影响观众区的音量;

    智能闪避器DUCKER,可通过话筒轻松压制背景音乐信号,更突显人声;

    即时响应的限幅器,可完美保护后级设备;

    增益分享型自动混音AM,轻松管理多支麦克组合输出;

    自适应回声消除AEC,快速消除视频会议中产生的回声;

    多种参量均衡类型可选,包括PEQ、High-Shelf、Low-Shelf、LP、HP,可灵活应用于更多的场合;

    自带中英文操作WEB,灵活多样的控制方式,直观、图形化软件控制界面;

    以太网口轻松连接电脑及其他网络设备

    开放的第三方控制协议,通过UDP、RS-232、RS-485管理、控制音频处理器;

    具有交直流主备电源供电功能,提高产品可靠性,也可用做车载式移动式音视频处理器;

    支持插卡式扩展4✕4通道4K分辨率无缝视频矩阵,具有无缝视频切换、场景保存和调用、EDID映射、支持HDCP解析、输入/输出连接指示。

    支持任意一路HDMI输入信号源的立体声音频解码到内部音频处理模块,并支持解码后光纤数字音频输出和3.5mm线路模拟音频输出。

    支持插卡式扩展一个86型中控面板,4寸高分辨率全彩显示搭配电容式触摸玻璃面板,内置A7双核1.2GHz CPU、Linux操作系统功能强大,操作顺滑简单。

    中控面板具有RS-485、RS-232、网口三种控制接口兼容性强、支持对音频处理器音量大小调节、场景切换、视频矩阵切换、音频静音状态实时控制,支持对时序电源等外围设备进行管理。

    中控面板支持多种安装方式,可以磁吸+金属挂架滑扣式安装在机器面板,另可以通过电缆连接主机后面RS-485接口和12V电源将中控面板安装到用户的86型墙壁开关底座上。

  • 技术参数:

    支持信号类型:16进/16出(KG216AV)或8进/8出(KG28AV)模拟音频通道,16进16出Dante网络音频通道(需带Dante卡机型),数字音频输出POE网络音箱接口✕4、USBS声卡录播✕1、USB-U U盘录播✕1、Bluetooth篮牙音频收发✕1

    存储:预设50组

    输入通道功能:前置放大、信号发生器、扩展器、压缩器、自动增益器、10段参量均衡具有PEQ、High-Shelf、Low- Shelf、LP、HP等类型可选

    输出通道功能:10段/15段/31段参量均衡可选、延时器、分频器、高低通滤波器、限幅器

    自适应回声消除(AEC):回声消除尾长:128ms;

    内置ANC噪声消除量:18dB,MAX

    自适应反馈消除(AFC):抑制点数:12/16频点,具有手动6档,动态,固定三种处理方式,多种模式可选

    内置闪避器、分享自动混音、门限自动混音功能

    采样频率:48kHz

    输入到输出动态范围:>106dB,A计权(20Hz-20kHz@0dB增益)

    幻像供电:DC 48±6V,10Ma

    输入共模抑制:≥60dBu@+20dBu,60Hz

    通道隔离度:≤-105dB@+20dBu,1KHz

    频率响应:20Hz~20kHz (±0.5dB)

    本底噪(A-计权):-90dBu

    总谐波失真(THD+N):≤0.005%@1kHz,+4dBu

    最大输入增益:40dB

    输入阻抗:2KΩ balance

    输出阻抗:200Ω balance

    最大输出电平:20dBu

    控制接口:网络✕1、RS-232✕1、RS-485✕1

    显示:1.8寸LCD显示屏,实时显示输入/输出音量、场景、IP地址、DSP用量等,磁吸扩展中控屏后可实现电源时序器等外协设备开/关,音频处理模块音量大小调节、场景切换、视频矩阵切换、音频静音状态实时控制

    无缝视频矩阵模块:8个HDMI Type-A接口4进4出HDMI视频通道、分辨率4K@30Hz、10个场景保存和调用、支持HDMI1.4、EDID映射、支持HDCP解析、无缝矩阵切换、电源指示灯✕1、HDMI音频解码3.5mm✕1、光纤输出✕1

    86型中控面板:CPU ARM Cortex™-A7 双核1.2GHz、内存 64Mbyte、闪存 128Mbyte、屏幕分辨率 480*480 IPS屏、触摸屏 全贴合电容式触摸屏、接口 RS-485✕1、RS-232✕1、RJ45✕1三种、电源输入 DC 12V 400MA

    工作电压:110~220VAC±10%,50~60Hz 或 DC 12V 2A

    功率:<35W

    尺寸(宽x深x高):裸机482.8*280*88 单位mm

    重量:裸机3.3kg
