音响师知识课堂---连载14

平衡连接与非平衡连接

 　　在扩声系统中，大部分设备既有平衡输入与平衡输出的电路，也有非平衡输入与非平衡输出的电路。这里仅就平衡连接、非平衡连接的方法，以及平衡与非平衡转换方法作一介绍。
　　平衡连接
 　　所谓平衡连接，是指由两根导线组成的传输线，在平衡时两根导线在同一横向面上的电压值大小相等，对地极性相反。例如，平衡输入或平衡输出端分别为XLR插座（捕头），上有三个端，标号为1、2、3。其中，2号为热信号端（正极），3号为冷信号端（负极），1号为接地信号端。其意义是平衡信号的传输为某一信号源输出级提供了两条信号线，传送相同电压，但相位相反，若在传输过程中串入噪声，因其对地的电压大小相同，都会以同样的相位出现在两条线上，在输入、输出级后会相互抵消，最后只剩下声源信号。所以说平衡连接具有抗噪声能力强的特点，适合于专业设备和长距离设备以及弱信号之间的连接。平衡的连接方法如图1所示。

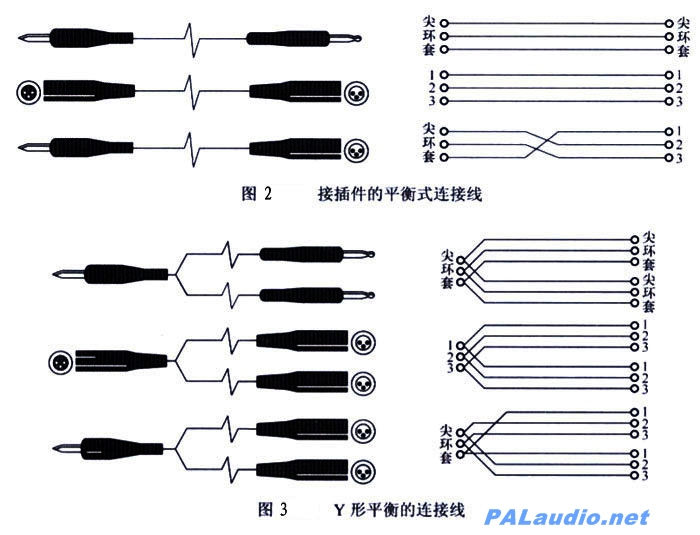

 　　至于接插件的平衡式连接线，如图2所示，Y形平衡的连接线如图3所示。

　　非平衡连接
 　　非平衡的连接一般是在非专业和家用声频设备中使用的主要连接方法，输出一般选用RCA插座和大二芯插座。不平衡连接通常用于几米左右的短线且噪声较小的地方，也可用于强输出信号，如功放和扬声器之间的连接。非平衡连接的声频信号接在RCA的中心接线上，外面的一层为接地屏蔽层。也有些不平衡信号线采用两芯屏蔽线，将屏蔽层和其中一芯连接共同作接地屏蔽层用。不平稳的信号线附近有强磁场和电源在一起时，磁场会在信号中撼应

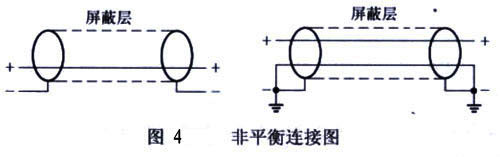

出噪声信号。非平衡的连接方法如图4所示。

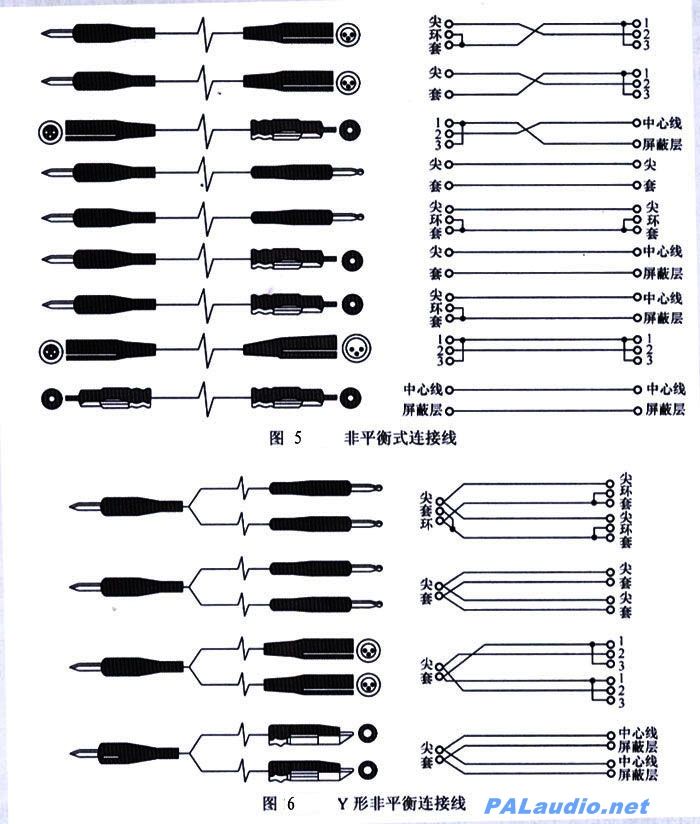

 　　至于接插件的非平衡连接线，如图5所示，Y形非平衡连接线，如图6所示。

 　　平衡与非平衡的转换
 　　在一些要求不很严谨的场合中，信号的非平衡端子与平衡端子之间还是可以直接馈接的。其接线方法是：平衡端的热端接非平衡端的信号热端，平衡端的冷端接非平衡端的地端，而平衡端的地端接信号馈线的屏蔽层即可。

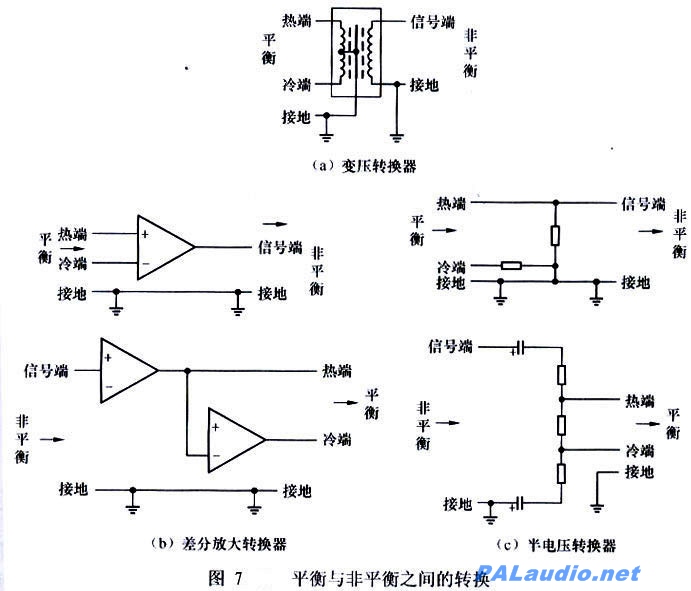

 　　但是，就严谨的高标准要求而言，平衡与非平衡端口之间必须经过一专门的转换器才能相互连接。转换器一般有变压转换器、半电压转换器以及差分放大转换器三种，其电路原理如图7所示。

 　　【待续】
