音响师知识课堂---连载13

扩声系统中的连接线

　　1.连接线的类型
  　　在扩声系统设备中，所用到的连接线主要有以下几种不同的类型。
 　　①传声器线：也称低电平传输线，主要用于传送零点几到几个毫伏的低电平传声器信号。它具有两根芯线及屏蔽层。
 　　②声频线：也称标准电平传输线，主要用于传输各种声频设备之间电平在1V左右的信号。声频线有一根芯线及屏蔽层。
 　　③音箱线：也称高电平大电流传输线，用于连接功率放大器与扬声器系统，俗称“金银线”、“喇叭线”。音箱线不需要屏蔽层。
 　　④高频线：也称高频传输线，简称高频电缆，主要用于无线传声器的天线与调谐器间的连接。
 　　⑤电源线：是指连接220V或380V市电所用的连接线。一般要求电源线能承受的电源容量为功率放大器总功率的3倍。
　　2.连接线的结构及参数
 　　在扩声系统设备的连接中，由于各设备都是按统一标准生产的，在配置连接线时的工作就主要集中在音源与调音台间，以及功放与音箱间。所以这里仅就传声器（包括无线传声器）和扬声器所采用的配线介绍如下。
　　（１） 传声器插头的配线

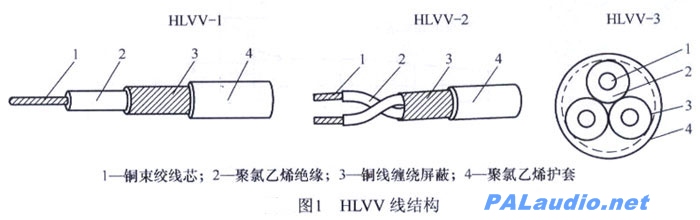

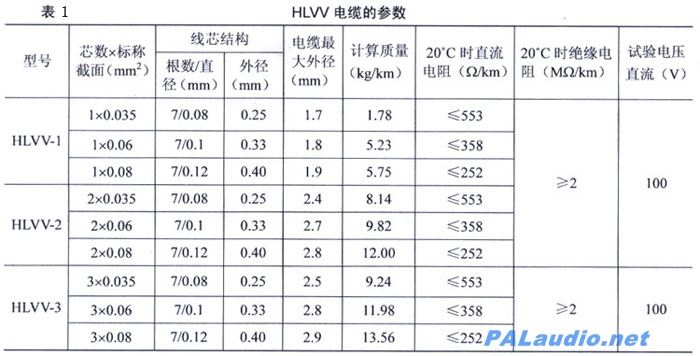

 　　不平衡传声器接法用单芯屏蔽线，平衡传声器用两芯屏蔽线和四芯屏蔽线。可以采用HLVV电缆，其结构如图1所示，主要性能及有关参数如表1所列。
 　　传声器引线的配接，要注意尽可能远离其他馈线。如配线平行靠近其他馈线会引起振荡、哼声或串音，所以希望配线距AC 220V线在1m以上；与扬声器线距60cm以上；距中电平(-20～OdB)线在30cm以上。

 　　（２）扬声器的配线

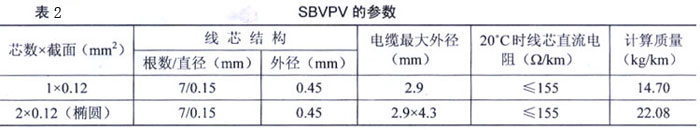

 　　室内扩声系统可采用SBVPV聚氯乙烯电缆，其结构如图2所示，有关参数如表2所示。

【待续】
