音响师知识课堂---连载12

1.接插件的种类
   在扩声系统中,常见的接插件主要有以下几种:
   ①卡依(Cannon)插头:即XLR型插头,它是专业音响系统中常用的一种连接插件,分为公插与母插,主要用于传声器信号这类平衡信号的传输。卡侬插头有三个端,国际上通常规定1端为屏蔽层(接地),2端为信号正端(热端或高端), 3端为信号负端(冷端或低端)。卡侬插头的特点是接触紧密可靠、屏蔽效果好。
   ②6.25mm插头:也称直插,其中二芯直插主要用于非平衡信号的传输连接,如设备间短距离信号传输及扬声器系统的连接:三芯直插可与卡侬插头对应使用,用于平衡传输信号的连接。
   ③针形插头:即RCA型插头,又称莲花头,是一种常见的非平衡传输接插件。
  2.专业扩声设备间插头的常见连线标准

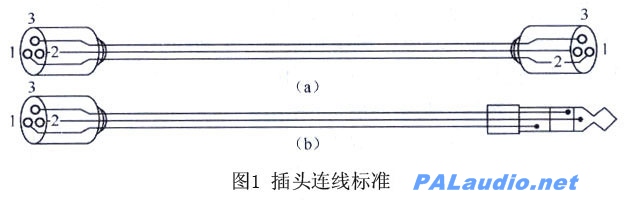

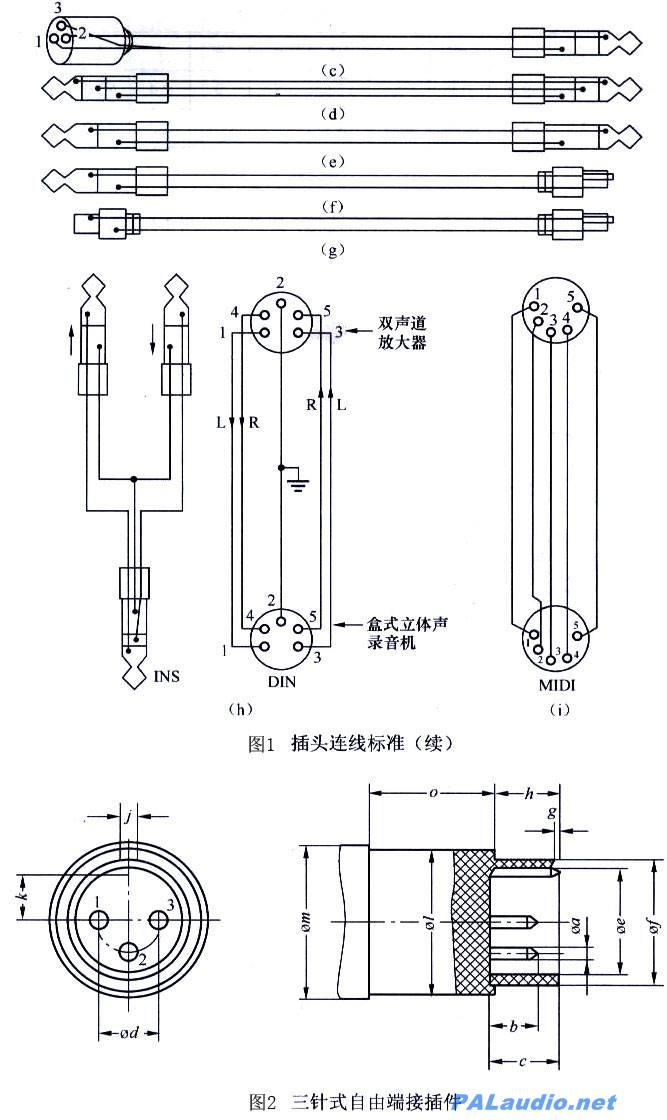

   专业扩音设备间插头的常见连线标准,如图1 所示。其中:图1 (a)为阴阳卡侬插头的平衡连接;图1 (b)为大三芯插头与卡侬插头的平衡连接:图1 (c)为大二芯与卡依插头的非平衡连接;图1 (d)为大三芯与大三芯插头的平衡连接;图1 (e)为大二芯与大二芯插头的非平衡连接:图1 (f)为大二芯与莲花插头的非平衡连接;图1 (g)为蓬花与莲花插头的非平衡连接:图1(h)为特殊接线INS和DIN连接:图1 (i)为MIDI连接。
  3.常用接插件结构尺寸
   (1)三针式自由端接插件

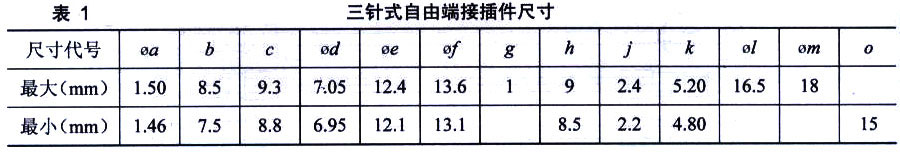

   三针式自由端接插件,主要用于传声器的连接,其外形如图2所示,有关尺寸如表1所列。

   (2)三孔式固定接插件

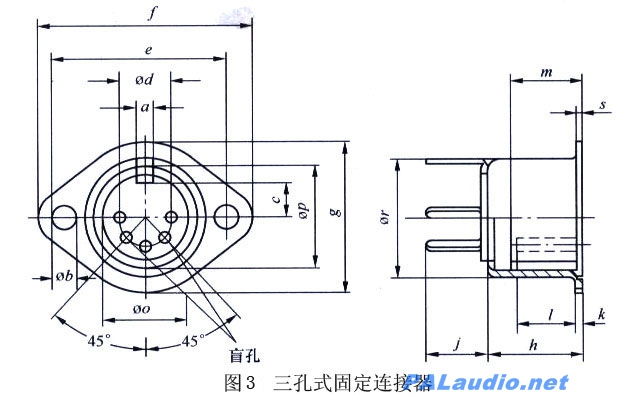

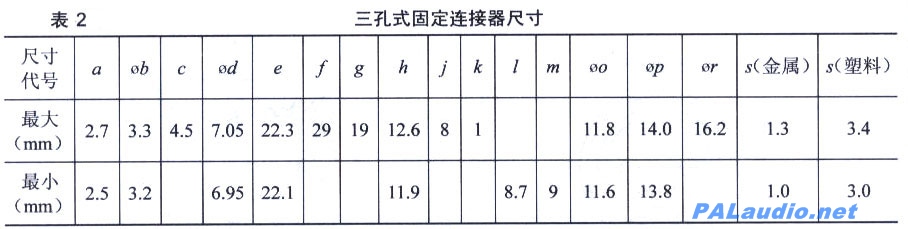

   三孔式固定接插件,主要用于音响设备的连接,其外形如图3所示,有关尺寸如表2所列。

   (3)两插针式自由端接插件(YCJ2P)

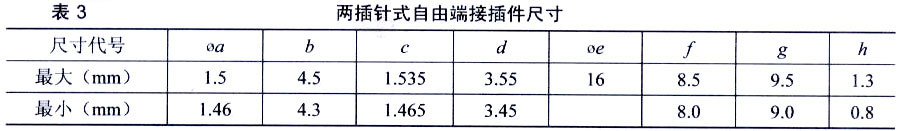

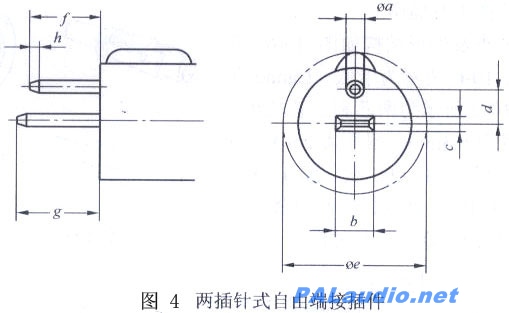

   两插针式自由端接插件,主要用于扬声器的连接,其外形如图4所示,有关尺寸如表3所列。


   (4)两插针式固定接插件
   两插针式固定接插件,用于音箱的连接,其外形如图5所示,有关尺寸如表4所列。




   (5)两芯和三芯插头及插座

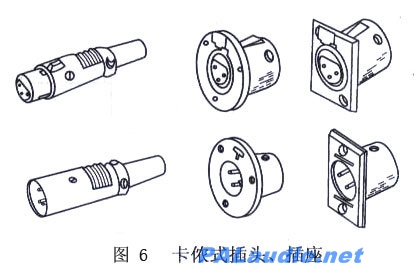

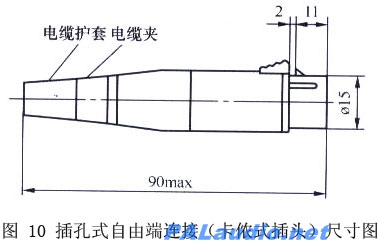

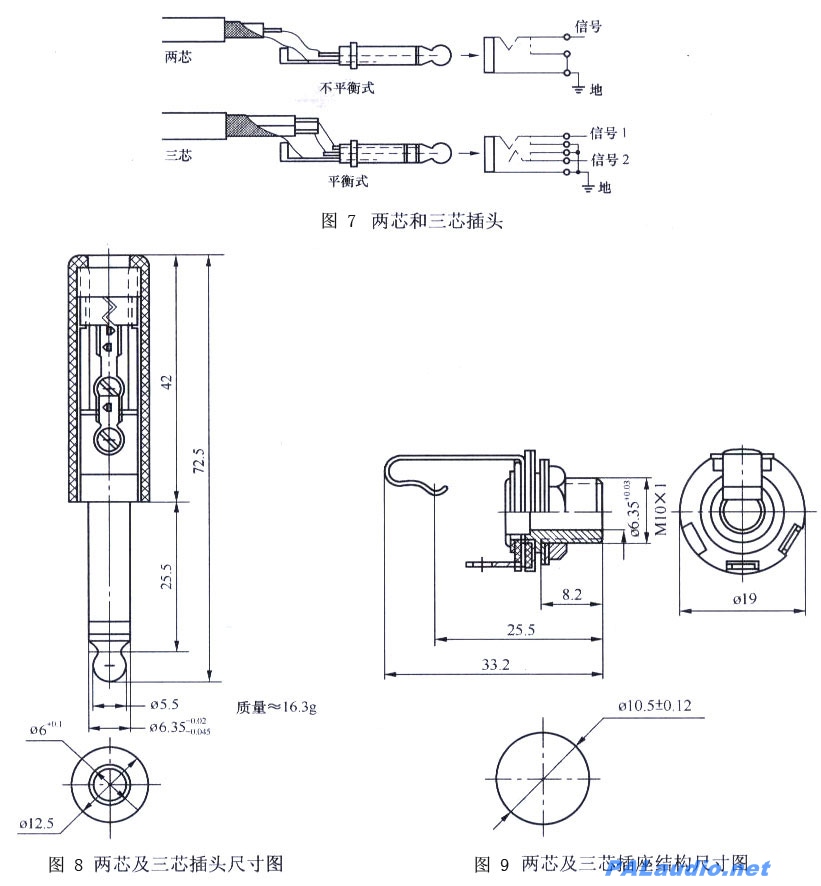

   插头和插座的分类及外形结构如图6 ~ 图10所示。其中图6所示为卡侬(Cannon)式插头、插座:图7所示为两芯和三芯插头、插座,要求配合直径为6.3mm,耐压为250V,绝缘电阻为1OOMΩ,寿命为1O OOO次。图8是其插头的尺寸图,图9是其插座尺寸图,图10是一种插孔式自由端连接尺寸图。


   【待续】
