音响师知识课堂---连载3

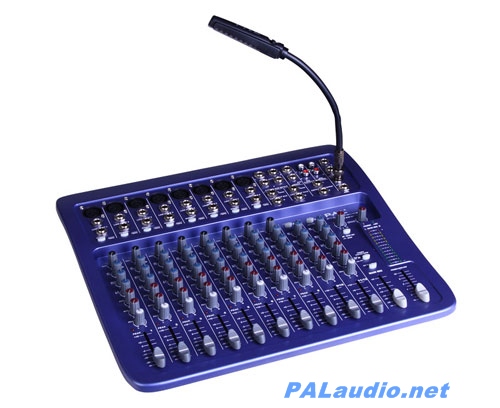

调音台的基本功能与类型

  语言录音调音台用于以语言节目为主要内容的节目录制,其中包括新闻、教学、座谈、广告、评书、相声以及小型广播剧的录制。一般语言录音室面积比较小,传声器的设置最多只有几个,所以语言录音调音台都比较小,输入通道一般只有几路。由于录音的主要内容是语言,所以音质加工处理比较简单,通道的频率补偿也比较简单,外接周边设备少,功能要求比较单纯。语言录音调音台一般都具备以下功能:
   1.有6~8个独立的输入通道,输入通道的入口都有几种状态的选择例如供电容传声器用的平衡输入。同时可提供48V幻像供电,还有不带幻像供电的动圈和其他形式传声器用的平衡输入,线路的平衡和非平衡输入。平衡输入共用一个XLR型插座(即通称的卡依插座),非平衡线路输入是独立的RCA插座。


   2.每个通道都设有增益、均衡等调整功能例如输入端为适应不同灵敏度的传声器和线路输入,设有3-4挡步进增益和微调旋钮。
   为防止输入过载,设有过载指示灯,在最大电平以下约5dB时开始闪亮。通道还设有滤波器(语言调音台一般只设低频滤波器)和均衡器。滤波器主要用于滤除房间或语言中过重的低频成分,也用于去除电源、灯光等其他因素引起的低频噪声。低限频率一般在70~120Hz之间。均衡器主要用于输入信号的频率补偿,对音质进行一些修饰。语言调音台一般只有低频和高频补偿,补偿频率是固定的。低频在100—200Hz,高频在10kHz或更高。均衡器可提升也可以衰减。每个通道还有输出信号衰减器(俗称推予),以控制送往主输出通道的信号大小。衰减器采用直线电位器,推拉量程在10mm左右,使用很方便。
通道中的另一项功能是把信号分配到主输出通道中去。现在小型调音台的主输出是两通道立体声形式,有左、右两个输出通道,所以每个输入通道的信号最后都要通过“声像/平衡”旋钮根据需要分配到左、右两路输出上。这项功能对立体声节目的制作是很重要的。
    3.有辅助输出和效果返回通道一般的语言调音台有至两路辅助输出,每个输入通道的信号用“辅助输出”旋钮束控制送往辅助输出通道信号的大小,而且用切换开关可以使信号取自衰减器前(推子前)或衰减器之后(推子后)。各通道的辅助输出信号汇总后从调音台的辅助输出通道送出,可连接延时器、混响器等效果设备。效果设备的返回信号从调音台的效果返回通道进入调音台,再经过“声像/平衡”电位器分配到主输出通道与原来的声音信号混合,从而获得延时混响效果。
    4.监听和监视功能
    为了对调音质量把关,最好的办法是用监听扬声器来听声。调音台的监听系统可以监听主输出通道的信号,通过开关切换还可以监听每个通道经过滤波器、均衡器处理后的信号,也可以监听录音机重放返回的信号和录音时的带后信号。
调音台的监控主要是靠音量表(即VU表)或峰值表来进行。小型调音台一般使用多段发光二极管构成的vu表或峰值表,它可以和监听同步显示主输出和录音机返回的信号,以控制的大小。
   5.和录音室的通话功能
   由于录音室和控制室是隔声的,所以调音台都具有和录音室通话的功能。机内设有传声器和小型扬声器,经过调音台的通话输出端和录音室的通话扬声器相连,把录音师的要求传达给录音者。在切换到通话状态时录音室的监听系统自动被切断。录音室内的通话声可以用机内小扬声器放出来,以实现双向通话。
【待续】
